水文地质调查报告中的渗透系数、水文地质剖面图的绘制、相对隔水层
发布于 2024-04-12 19:57:34
1、渗透系数
地勘报告中，不同的土是有不同的垂直渗透系数和水平渗透系数的。有的报告在不合理的地方。下图是截取自《南京市土壤污染防治工作培训视频》里的一页。
错误在于素填土和粉质黏土层的渗透系数错误。素填土的渗透系数太小了，粉质黏土的渗透系数又太大了。
一般来说，渗透系数可以参考下面这个表格。
填土、粉土的渗透系数都比较小，小于10-5。
而粉质黏土渗透系数就比较大，10-6左右。
如果是相对隔水层的粉质黏土，渗透系数需要小于1*10-7。相对隔水层的画法见本文第四部分。
2、方位角
方位角：地质剖面在平面图上与N的夹角既是剖面图的方位角（来源https://qb.zuoyebang.com/xfe-question/question/f5ad36a98d45efcbc14a12e9cbe6db85.html）
比如下图，1-1·方位角就是30°。
3、地面标高和水位标高
理正上默认生成的是孔口高程和水位高程。
水位埋深需要保留两位小数。高程需要保留三位小数。

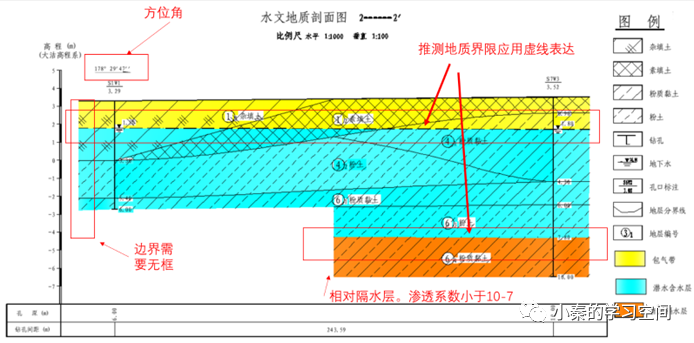

4、水文地质剖面图
边界是无框的。我同事跟我说，因为界面是连续的，所以不能把外边界框死。
不知道大家是怎么画这个包气带、潜水含水层、相对隔水层的。我是在CAD里用线把边框画出来，然后再把颜色填充进去。再把外边界线。删掉。
推测地质界限也应该用虚线画出来。而不能用实线。大家可以在CAD里“线型”里改。
