地下水漏斗是怎么形成的？图解多种自然现象

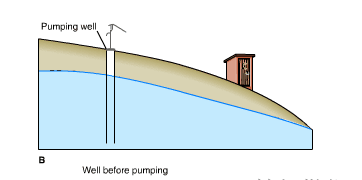

一.抽水井与降落漏斗

Pumping Well and Cone of Depression

降落漏斗是指因在井中抽水形成的漏斗状水位下降区。降落漏斗以抽水井为中心，距水井愈近水位下降愈大，水面坡度愈陡；距水井愈远水位下降愈小，水面坡度愈缓。

二.抽水井与降落漏斗

Pumping Well and Cone of Depression

对于被井开采的承压含水层，在井孔附近形成虚拟的承压水水头降落漏斗。

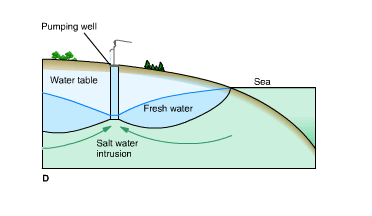

三.抽水井与海水入侵

Pumping Well and Salt Water Intrusion

超量开采地下水，就会引起地下水位大幅度下降，淡水地下水的水压随之减少，从而破坏了海水与淡水之间的水动力平衡，进而就造成了海水入侵。

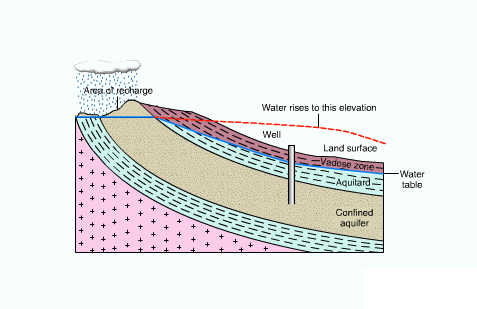

四.自流井与自流含水层

Artesian Well and Confined Aquifer

承压水头高出地表的井。自流井在开采过程中，由于本井或周围水井所造成的水头消耗，可以使压力水头下降到地表面以下，此时就需要用水泵提水。

自流含水层也称为承压含水层。承压水所在的地质层面称之为承压含水层，是充满于上下两隔水层之间的含水层中的水。它承受压力，当上覆的隔水层被凿穿时，水能从钻孔上升或喷出。

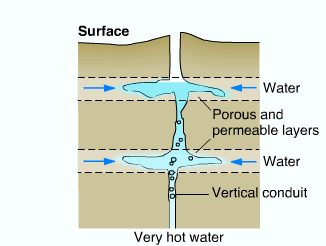

五.间歇泉的一个喷发周期

Eruptive Cycle of a Geyser

炽热的熔岩使周围地层的水温升高，化为水汽，这些水汽沿岩石层的垂直裂隙上升，当温度下降到汽化点以下时就凝结成为温度很高的水。这些积聚起来的水，还有地层上部的地下水同时混杂有蒸汽沿地层裂隙喷射流冒到地面。每间隔一段时间就会喷发一次，从而形成了间歇泉。

六.冰盖横断面

Cross-Section of an Ice Sheet

冰盖的流动几乎不受下伏地形影响，自中心向四周外流，边缘部分自陆地向海洋伸展。冰盖底部通常比较温暖从而出现冰融，冰融水会促进冰盖的流动。

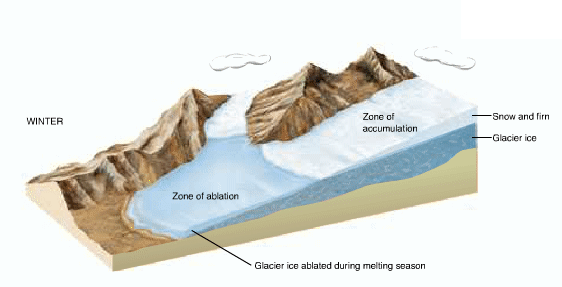

七.冰川生长与消融

• zone of ablation--冰川消融区
• zone of accumulation--冰川积累区

  equilibrium line--冰川平衡线

  八.冰川运动

  Movement of a Glacier



  冰川分为两层，表面容易断裂的这层叫做脆性带，常有许多裂隙的存在，大概在40米深左右，下部“柔软”的那层叫做塑形带，也是冰川流动的根本原因。

  冰川通过晶粒间滑动而运动，从上到下，晶粒的运动速率逐渐减小。

  冰川运动过程中，可能会遇到突起基岩的阻塞，就会在那里形成前挤后压的剪应力，叫做阻塞重力流，当阻塞重力流发生时，冰中常有断层或褶皱出现。

  九.冰川裂隙

  Crevasses on a Glacier

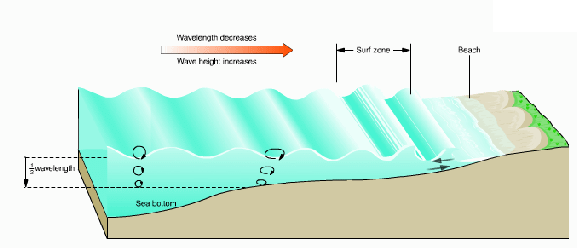

  十一.波浪运动

  Orbital Motion in Shallow Water



  波浪由深水区传入浅水区，波形发生变化。深水区是波长恒定的波形，波浪做圆周运动；浅水区受到水底边界的影响，波浪做椭圆运动。

  十二.流动、滑坡、坍塌

  Flow Slide Fall



  十三.水流搬运沉积物模式图

  Modes of Sediment Transport



  推移：类似于蠕移，水流作用使得砂粒沿着沟底或者河床滑动活着滚动。跃移：一定大小的砂粒在水流作用下跳跃前进。悬移：水流中的细粒物质成悬浮状态随水流运动。

  搬运能力取决于流速。

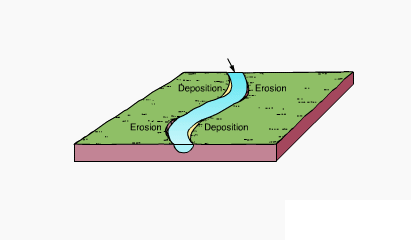

  十四.曲流河截弯取直

  Meander Cut-Offs and Oxbow Lakes

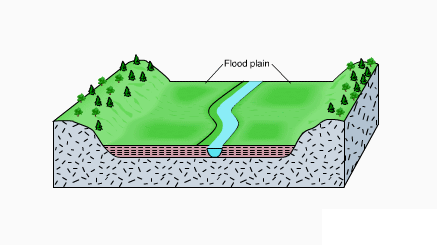

  十五.洪泛平原与河流阶地

  Flood Plain and Stream Terrace
